オーバーフロー水槽を自作しよう！構造・材料・設計・トラブル対策まで完全ガイド

はじめに

熱帯魚を飼っていて、「配線やヒーターがごちゃごちゃして見た目が悪いな…」と感じたことはありませんか？
そんな悩みを一気に解決してくれるのが――オーバーフロー水槽です。

オーバーフロー水槽の最大の魅力は、飼育スペース内にヒーターやフィルターなどの機器を置かずに済むこと。
これにより、水槽内の景観がすっきりとし、美しいレイアウトや生体の動きがより際立つようになります。

また、濾過槽（サンプ）を水槽の下に設置することで、ろ材の容量も大きくできるため、生物濾過の安定性も抜群。
プロのブリーダーや大型魚を飼っている人がオーバーフローを選ぶのも納得です。

とはいえ、「自作するのは難しそう」「加工が必要ってハードル高い」と感じる方もいるかもしれません。
そこで本記事では、初心者〜中級者向けに、オーバーフロー水槽の基本構造から、自作の手順、必要な材料、実際のトラブルとその対策までを、たらこフィッシュの解説付きでわかりやすくご紹介していきます。

この記事を読み終わる頃には、あなたの頭の中にも「理想のオーバーフロー水槽」がきっと描けているはずです。

---

オーバーフロー水槽とは？その構造とメリットを理解しよう

オーバーフロー水槽とは、水槽の水があふれる“仕組み”を利用して、下の濾過槽（サンプ）へ水を流し、ろ過して再び水槽に戻すという循環型のシステムです。

一見難しそうに見えるこの構造も、基本原理を理解すればとてもシンプル。ここでは、初心者でもイメージしやすいように、オーバーフロー水槽の仕組みを順を追って解説していきます。

---

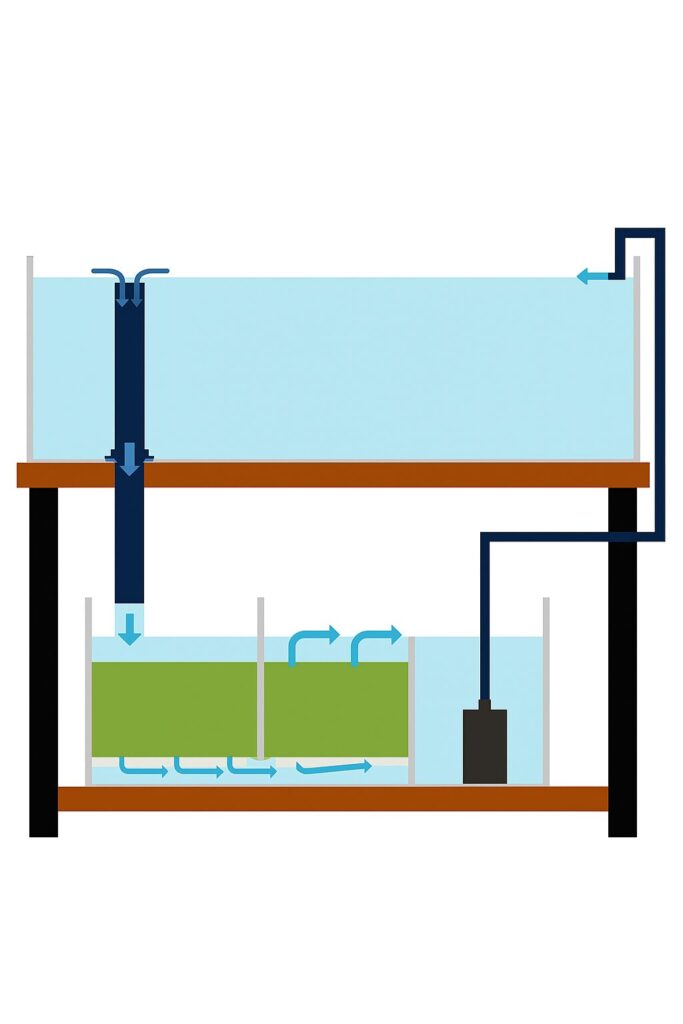

オーバーフロー水槽の構造を図にすると…

オーバーフロー水槽は、以下の4つの構成で成り立っています。

1. メイン水槽（上段）
   　魚が泳ぐ通常の水槽。底または側面に、**排水パイプ（オーバーフローパイプ）**が取り付けられています。
2. オーバーフローパイプ
   　このパイプの先端（吸水口）は水槽内の一定の高さにあり、水位がその高さを超えると自動的に水が吸い込まれる構造です。
3. サンプ（濾過槽）
   　ろ材をたっぷり詰めた濾過専用の空間で、パイプを通って落ちた水がここに流れ込む仕組みです。
4. 循環ポンプ
   　濾過された水を下から吸い上げ、再びメイン水槽に戻します。水を持ち上げる“心臓部”です。

---

排水の原理：水位がパイプの口を超えると自然に流れる！

このシステムの要は、「排水パイプの位置＝水位の上限」になっていることです。

水槽の中に設置された排水パイプ（オーバーフローパイプ）は、先端の高さで水位を制御しています。
水槽内の水がこのパイプの口の位置を少しでも超えると、その分だけ水がパイプを通って自然に下の濾過槽に流れる――これが“オーバーフロー”の仕組みです。

この構造によって、水があふれたり足りなくなったりする心配がなくなり、水位の安定と安全性が両立できるようになります。

---

仕組みと流れのまとめ

• 水槽に水が溜まる
• 排水パイプの水位を超えると、水が自然に落ちていく
• 濾過槽で浄化される
• ポンプで水槽に戻る
• 再び水位が上がって…（この流れをずっとくり返す）

---

自作オーバーフローに必要なもの一覧

オーバーフロー水槽を自作するには、通常の水槽とは異なるパーツや工具が必要になります。
特に初心者の方には、安全性と加工のしやすさを重視した「アクリル水槽での自作」をおすすめします。

ここでは、構成に必要な部品・工具・選び方のコツを、失敗しないためのポイントも含めて丁寧に解説します。

---

初心者には「アクリル水槽」がおすすめ！

オーバーフローを自作する際に最初に選ぶのが水槽本体です。

アクリル水槽が適している理由：

• ドリルで穴あけしやすく、割れにくい
• 万が一ミスをしても、ガラスより修復がしやすい
• 加工に慣れていない初心者でも安心して作業できる

一方で、ガラス水槽は見た目がクリアで傷つきにくい反面、穴あけ時に割れるリスクが高く、補修が効かないため、初挑戦には不向きです。

---

材料パーツとその役割

パーツ名	説明
アクリル水槽	穴あけ加工しやすい、初心者向けの安全素材
バルブソケット（塩ビ）	排水パイプを通すための防水パーツ。 ※ホームセンターの塩ビ継手コーナーにあることが多い
塩ビパイプ（VP13〜VP16）	排水・配水ラインに使用する基本パーツ
塩ビ継手（エルボ・チーズなど）	配管を曲げたり分岐したりするジョイント
バスコーク（防水接着剤）	パーツ同士の接着に使用。完全乾燥後に通水
サンプ（濾過槽）	下段に設置する濾過スペース。水槽や衣装ケースなどを流用可
循環ポンプ	サンプの水を水槽へ戻す動力部。水槽台の高さで選定が変わる
ホース・継手類	ポンプ〜水槽間の給水ライン構築に使用

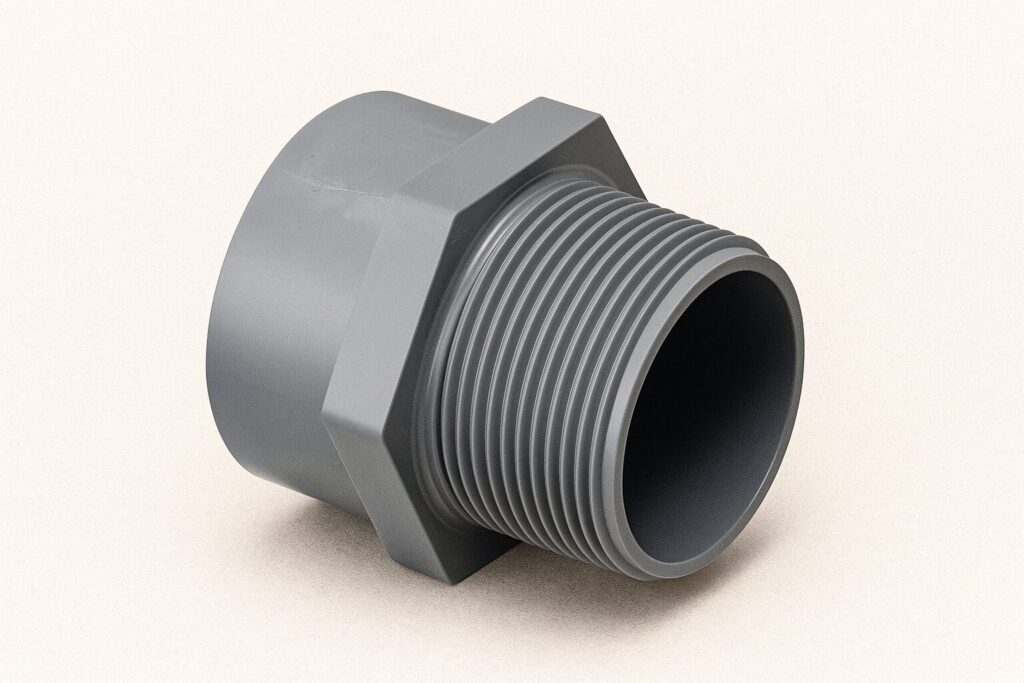

バルブソケット補足：

バルブソケットは水槽の穴に取り付け、水漏れを防ぎつつパイプを接続する重要なパーツです。
見つけにくいときは、ホームセンターの塩ビ配管コーナーで「タンク用継手」や「貫通継手」と表記されているものを探してみましょう。

---

循環ポンプの選び方

ポンプの選定で重要なのは「揚程（どの高さまで水を押し上げられるか）」です。
市販のポンプに記載されている流量（L/h）だけを見て選ぶと、水槽台の高さによっては水が戻らない・弱すぎるというトラブルもあります。

水槽台の高さが70cm以上の場合：

• 流量に余裕のある、ややオーバースペック気味のポンプを選ぶのが正解
• 実際の運用では配管の曲がり・抵抗も加味する必要あり

おすすめポンプ例：

製品名	特徴	備考
Rio+1700	静音・扱いやすい	〜90cm水槽に対応。標準的
エーハイム コンパクトオン 2100	高性能・流量調整可	設置の自由度が高い
レイシー RMDシリーズ	超高耐久・業務用並み	※サンプ側にも穴あけが必要になることが多い

---

自作に必要な工具一覧

工具名	用途・注意点
電動ドリル＋ホールソー（アクリル用）	アクリル水槽に穴を開けるため（必ずゆっくり・低速で）
ヤスリ or デバリングツール	穴のバリを取り、バルブソケットがしっかりはまるように整える
ノコギリ or パイプカッター	塩ビパイプを必要な長さにカットする
水平器 or 水準器アプリ	水槽と配管のバランス調整に役立つ
バスコーク（コーキング剤）	パーツ接着に使用。乾燥には48時間かかるので注意

---

初心者向けアドバイスまとめ

• 初挑戦はガラスよりアクリルで、安全・加工しやすい素材から始めよう
• バルブソケットはホームセンターでも手に入る。探す際の呼び名に注意
• ポンプは「揚程重視＆やや強め」を選んだ方が後悔しない
• バスコークの乾燥時間を守れば水漏れトラブルも大幅減少

---

設計と構成：まずはイメージ図を描こう

オーバーフロー水槽を自作するなら、最初にやるべきことは「設計図を描くこと」。
とはいえ、いきなり構造や配管を考えるのはハードルが高いですよね。

そんな時におすすめなのが、市販のオーバーフロー水槽セットを参考にしてみることです。
ゼンスイやアクアシステム、アクロなどから出ている既製品の写真や構造図を見ることで、「水がどう流れているのか」「ろ過槽が何部屋に分かれているのか」など、全体の流れがイメージしやすくなります。

---

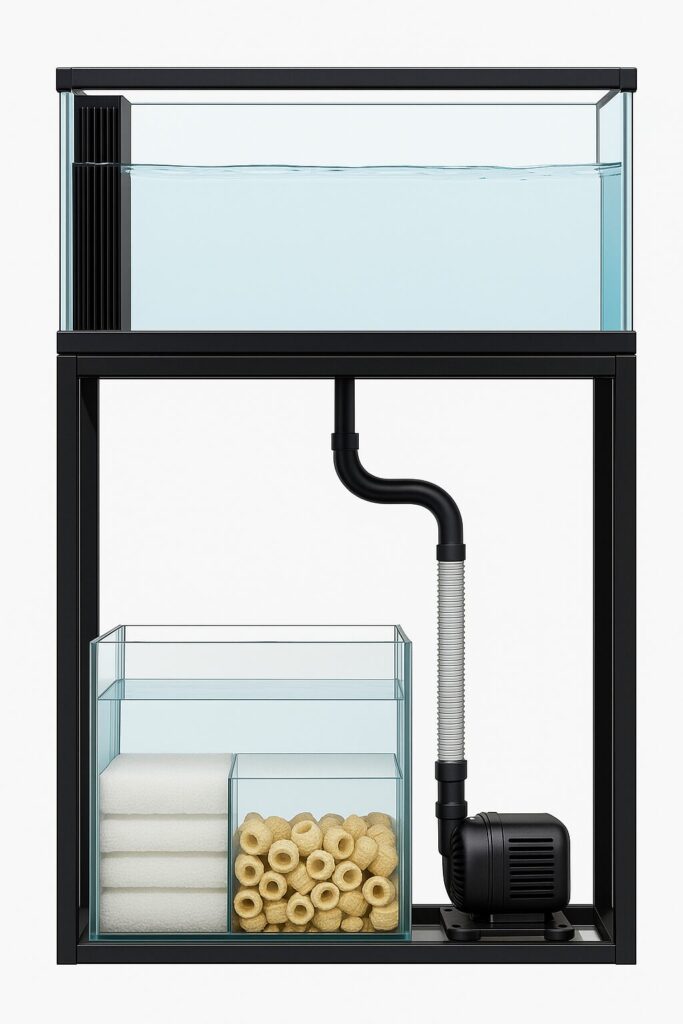

サンプ構成は無理せず一層式でもOK！

設計を考えるとき、「サンプは3層構成じゃないとダメ？」と思う方も多いですが――

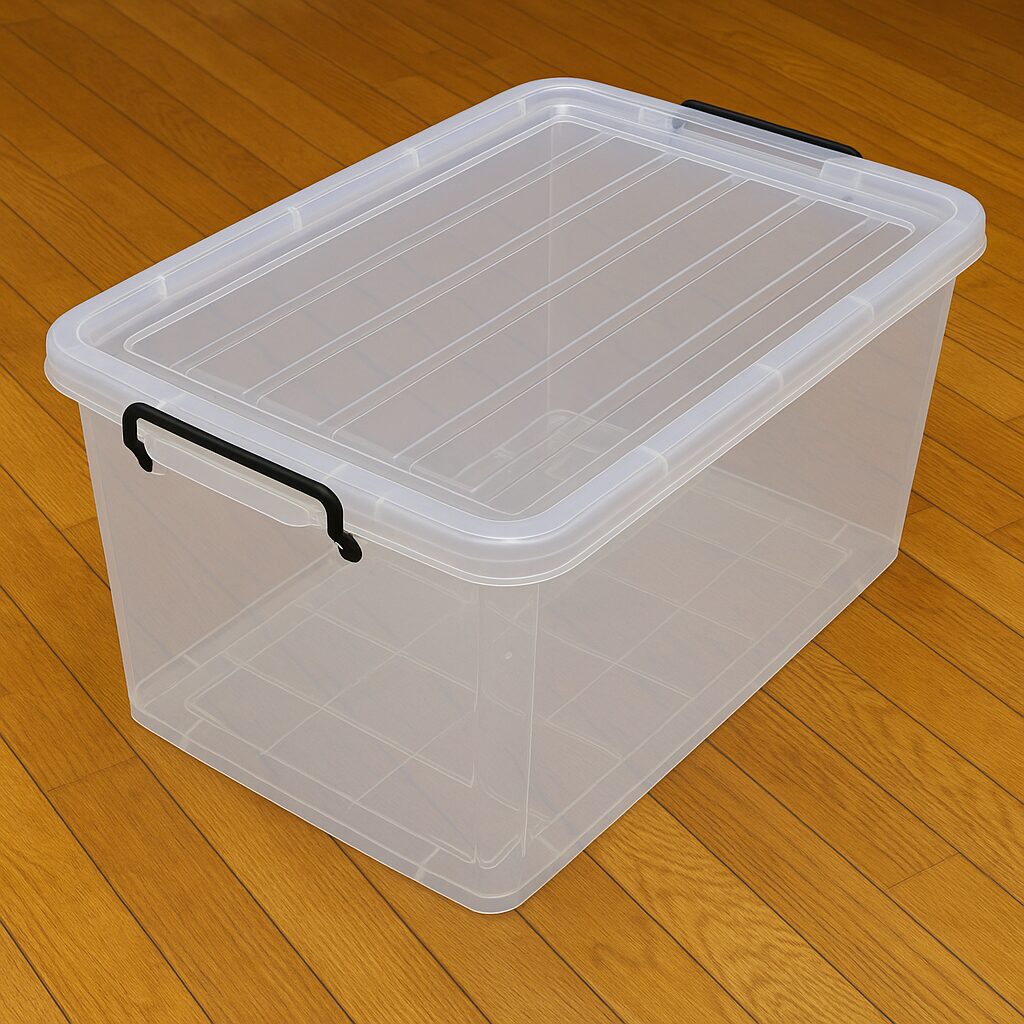

実際には無加工の衣装ケース＋ウールボックスの一層構成でも十分機能します。

たとえば：

• 衣装ケースにポンプとろ材をそのまま入れる
• 排水はウールボックス（別容器）で一次濾過 → サンプへ落とす

このようにすることで、仕切りの接着やアクリル加工といった面倒を省けて、組み立てが一気に楽になります。

---

排水パイプの穴は「底面一択」！

自作する際、排水穴の位置は必ず水槽の底面にしてください。

理由：

• 側面・背面に穴を開けるとオーバーフローの最大の魅力＝美観が損なわれる
• 側面排水だと配管が目立ちやすく、水槽台との干渉も起きやすい
• コーナーカバーを使って隠す場合、コケやゴミが排水に詰まるリスクが上がる

また、排水パイプはVP25など、やや太めのサイズで設計しましょう。
細いと排水が追いつかず、オーバーフロー＝「水があふれる」事故の原因になります。

初心者向けポイント：

• 排水パイプの長さを調整すれば水位を自由にコントロールできる
• 接着不要で“差し込み式＋水位調整式”の設計が可能

---

おすすめ構成例（初心者向け・120cm水槽）

小型水槽での自作は、排水と吸水のバランスが極端にシビアで、水位が安定しづらいという問題があります。
そのため、ある程度余裕のある120cm水槽から始めるのがベストです。

推奨構成：

項目	内容
水槽本体	アクリル製 120×45×45（底面にVP25排水穴）
サンプ	衣装ケース（60×30×30程度）＋ウールボックス
配管	VP25排水 → ウールボックス → サンプ → ポンプ吸水（VP16〜20）
ポンプ	Rio+2500またはレイシーRMD-201（揚程2m前後）
ポンプ吐出	塩ビパイプで水槽背面から循環。できればシャワーパイプに分散

この構成であれば、水量にも余裕があり、水位の変動や排水トラブルも起きにくくなります。

---

設計図の描き方ポイント

• 水槽（上段）／サンプ（下段）／配管を上下で描く
• 配管はできるだけ直線的に、無理のない長さで設計
• 水の流れの矢印を描くと理解しやすい

手書きでも十分です。設計図を描くことで、

• 必要な塩ビ継手やホースの本数
• 穴の位置とサイズ
• サンプのスペース確保

など、組み立て前に必要な情報が全部整理できます。

---

このように、設計と構成をしっかり固めておくことが、自作成功への第一歩です。
次の章では、いよいよ「加工と組み立て：穴あけ・配管の注意点」へと進みます。失敗しやすいポイントを事前に押さえておきましょう！

---

加工と組み立て：穴あけ・配管の注意点

オーバーフロー水槽の自作で一番緊張する工程が、水槽への穴あけと配管の取り付けです。
でも、焦らず一つひとつ確実に進めていけば、初心者でもちゃんと完成できます。
ここでは、安全で失敗の少ない加工と配管の基本、注意点を解説していきます。

---

アクリル水槽への穴あけ手順と注意点

アクリルは加工しやすく、初心者に向いていますが、表面が柔らかく傷がつきやすいため取り扱いには注意が必要です。

必要な道具：

• 電動ドリル（低速モード付き）
• ホールソー（アクリル対応・VP25用なら約32〜35mm）
• 養生テープ・クランプ
• スプレーボトル（水冷用）
• 油性ペン（下書き用）
• ヤスリ（※バリ取りは最小限に）

作業手順：

1. 穴位置をペンで正確に下書きする
   　→ ずれると修正できないので、丁寧に決めましょう。
2. 両面に養生テープを貼り、クランプでしっかり固定
3. ホールソーで、必ず水をかけながら低速でゆっくり削る
4. バリ取りは必要最小限に止める
   　→ アクリルの削りすぎはコケや汚れが溜まる原因になります。

---

バルブソケット取り付けのポイント

• ゴムパッキンは水槽の内側に設置
• しっかり締めてから、外側にバスコークで接着固定
• 完全乾燥（48時間以上）を待ってから通水

この方法で取り付ければ、水漏れの心配はまずありません。

---

配管の基本と注意点

配管は“まっすぐ”が鉄則！

• 管と継手の接続部は可能な限りまっすぐに！
  　→ 水の重みが片寄ると、継手がゆるんだり水漏れの原因になります。
• 配管の重みで傾かないよう、底に支えや固定具を設置するのも有効です。

接着箇所を見極める！

• すべてを接着しないこと！
  　一部は後から調整できるように“差し込み式”のままにしておくと、メンテナンスや修正がしやすくなります。
• 特に排水ラインの接続部など、変更の可能性がある箇所は接着せず仮止めで様子を見るのも良い方法です。

---

サイフォンブレーカーなどの機能は後回しでOK

排水音を軽減するための「サイフォンブレーカー」や「落水緩和装置」は、確かに便利です。
しかし、初心者がまず目指すべきは“確実な構造と水漏れのない配管”です。

• 最初から複雑な機構を取り入れるよりも、まずは動く・漏れない構成を完成させること
• 音の問題は、後からパーツを追加したり調整で十分対応できます

---

よくある失敗と正しい対処法

失敗例	原因	対処法
穴がずれた	下書き不足、ドリルのブレ	→ 修正はできないため、その位置で配管を組みなおす
水漏れが発生	パッキンずれ、バスコーク未乾燥、継手の傾き	→ 焦らず、どこから漏れているかを観察して対処（締め直し or 接着）
配管が傾いている	真っ直ぐ接続していない／長さのずれ	→ 配管台座や支えを設置。まっすぐ差し込む意識が大切
すべて接着してしまった	不安からの過剰接着	→ 次回からは、必要な箇所だけを接着する設計を考えること

---

加工・組み立ての心得まとめ

• 穴は下書きが命。ズレたら戻せない
• 配管はまっすぐ、重みを支える構造で
• 接着箇所は“直す必要がない”と判断できる部分だけに限定
• 水漏れは慌てず原因を探し、締め直しか接着で対応する

---

実際にあったトラブルとその対策

オーバーフロー水槽の自作では、多少のトラブルはつきものです。
でも焦る必要はありません。原因を一つずつ探れば、必ず対処できます。
ここでは、実際によくある失敗例とその正しい対策を紹介します。

---

トラブル1：通水直後に水漏れ！原因がわからない

状況：

完成したと思って水を入れたら、底面からじわじわと水が…。
どこから漏れてるか分からずパニック。

原因と対処：

• 水槽とバルブソケットの接続部からの漏れが最も多いです。
• もし排水パイプを伝って水が垂れている場合は、バルブソケットと排水パイプの差し込み接続部からの漏れが考えられます。

漏れている箇所を正確に見極めるには、水の伝わり方をよく観察してください。
水滴がパイプの途中から始まっているのか、バルブソケットの根元からにじんでいるのかで判断できます。

---

トラブル2：排水がうるさすぎる！

状況：

「オーバーフローって静かなんじゃないの？」と思っていたのに、
運転を始めるとゴポゴポ、ビシャビシャ…と音が気になる。

原因と対処：

• “ゴポゴポ音”：排水時に空気を巻き込んでいる。
  　→ 排水管の形状や流量に起因するが、製品版でも音はするのでまずは気にしなくてOK。
  気になるなら少しづつ空気を巻き込みすぎない対策をしていこう。
• “ビシャビシャ音”：落水の音。
  　→ サンプに水が勢いよく落ちると音が立つので、ウールマットやウールボックスで受け止める、または高低差を小さくすることで軽減できます。

※注意：配管内にスポンジを入れてはいけません！
スポンジが詰まると排水が止まり、オーバーフロー＝“あふれる”事故に繋がります。

---

トラブル3：ポンプが空回りして水が循環しない

状況：

ポンプのスイッチを入れたのに、水が上がってこない…空回り？

原因と対処：

実際にはポンプが空回りすることはほぼありません。
考えられる原因は以下の通りです。

• ポンプの性能が足りない（揚程不足）
  　→ 水槽台が高い場合、対応する揚程（高さ）に達していないことがあります。
  　→ 必要揚程＋50cmほど余裕のあるポンプを選ぶと安心です。
• 製品不良の可能性
  　→ 異音や発熱がある場合は、一度メーカーに問い合わせましょう。

---

トラブル4：排水パイプにゴミが詰まった

状況：

しばらく運用していたら、排水の流れが悪くなってきた。

原因と対処：

• パイプの径が細すぎる or 配管が複雑に曲がりくねっていると、ゴミやコケが詰まりやすくなります。
• VP25などの太めの直管で設計すれば、ゴミはウールボックスに落ちるだけでパイプ内に詰まることはほとんどありません。

詰まりやすい構造を避けるために：

• 排水配管は可能な限り直線で、曲がりは最小限に
• ストレーナーなどでエビや魚が吸い込まれないように工夫する

まとめ：オーバーフロー自作で得られる最大のメリット

オーバーフロー水槽を自作するというのは、熱帯魚飼育における大きな挑戦です。
工具、配管、接着、ポンプ…やることはたくさん。でも、そのぶん得られる達成感や実用性は、何にも代えがたいものです。

---

オーバーフロー自作の3つの大きな価値

1. 圧倒的な見た目の美しさ

最大の魅力はやはりここ。
水槽内にヒーターや吸水パイプ、配線が一切見えないだけで、まるでプロの展示水槽のようなクリーンな見た目になります。
特にレイアウト水槽や大型魚水槽との相性は抜群です。

2. 濾過性能・安定性の高さ

オーバーフロー式の濾過は、水量・ろ過面積ともに圧倒的。
ろ材もたっぷり使え、水質が安定しやすく、初心者でも失敗しにくい構成を作れます。
さらにサンプにはヒーターやCO2機器をまとめて設置できるため、本水槽を快適に保ちやすいのもメリットです。

3. 知識と技術が一気に身につく

自作の過程で得られるのは、見た目や性能だけではありません。
パーツの名称、接着のコツ、水の流れの原理、トラブルへの対処法…
これまで「なんとなく」で済ませていた部分が、ひとつひとつ“理解できる”ようになります。

これは、後の水槽管理やトラブル対応にも確実に役立ちます。

---

最初は難しく感じても、確実に“経験値”になる

確かに、オーバーフロー水槽の自作は手間がかかります。
穴あけや配管には慎重さが求められますし、最初は分からない用語や工具だらけかもしれません。

また、オーバーフロー式の場合はサンプ（濾過槽）を収めるために、高さのある専用水槽台が必要です。
ただしこれも、市販の台を使うだけでなく、自分で木材を使って設計・制作することも十分可能。
DIYが得意な方なら、ここも一体で自作するとより愛着が湧きます。

---

自作を検討しているあなたへ

• 初心者こそ、アクリル水槽＋底面穴＋VP25排水＋ウールボックス1層式でシンプルに始めましょう。
• 市販のセットを参考にしながら、構造を真似ることから学びが始まります。
• 難しい加工や音対策は、後からゆっくり対応していけば大丈夫。

ただし、自作はすべて自己責任で行う必要があるということも忘れないでください。
特にオーバーフロー水槽は万が一の水漏れが床に広がる構造でもあります。
集合住宅や2階以上に設置する場合は、水が漏れたときに他人に迷惑がかからないか、事前に環境を確認しておくことが非常に重要です。

さらに、120cm水槽や、奥行き60cm以上の大型水槽になると、本体＋水＋濾過槽＋機材で300kg〜400kg以上の重さになります。
このような重量を支えるには、床の補強が必要になる場合があります。
設置前には床材の強度を調べたり、水槽の総重量を概算して安全性を確認しておきましょう。

---

最初の一歩を踏み出す勇気と、楽しむ気持ちがあれば、誰にでもオーバーフロー水槽は作れます。
そして自分で設計して、水を流して、魚たちが元気に泳ぐ姿を見るとき――
その喜びは、既製品では味わえないものになります。
